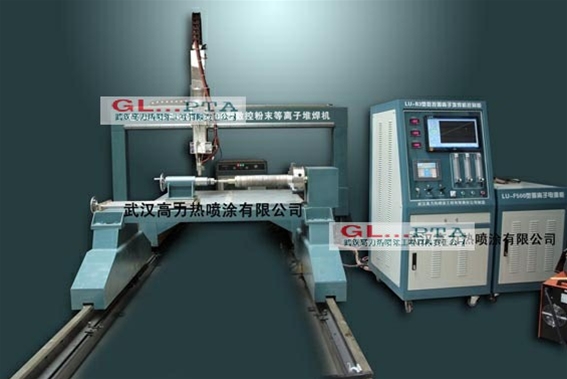

多功能中部槽等离子堆焊机

多功能中部槽等离子堆焊机

型号规格:LU-F630-B2500/3500LM-CNC

名 称多功能龙门式大型数控等离子堆焊机

机型代号: P3

机型结构:多功能中部槽数控操作机。

适用范围: 数控堆焊中部槽板幅面2500×3500m; 亦可配置变位机、旋转动力头及尾架等组合,堆焊液压支柱、掘进机截齿等。

主要配置:

 ARC500型逆变式直流弧焊机作转移弧电源:

 工控机运动控制系统(数控系统), CAD图设置焊接轨迹;

 19寸电脑显示屏及键盘;

 全数字控制交流伺服电机及驱动器;

 特殊功能型PLC可编程控制器及控制电路;

 10寸高清晰彩色触摸屏人机界面;

 落地式重轨及齿条;

 齿条传动龙门式横柱直线滑轨;

 竖柱-调高机/弧压自动调节器;;

 步进高精滚轮送粉器;

 步进数控变位机;

 辊面堆焊用尾架;

 中/大功率高 效等离子粉末喷焊枪;

 冷冻换热增压循环供水机.

机型特点:

※ 多用途。在宽大的堆焊操作间内可放置2500×3500mm的平面工作台,可通过在平台上放置变位机、旋转动力头及尾架等,利用焊枪可在大范围内任意精 确定位的独 特功能和配置多种型式的焊枪,可堆焊园平面.园环面、园柱面、园锥面、内园面及在平面上的任意形状的焊道;很适于在并排的输煤机中部槽板上堆焊任意形状的耐磨焊道。

※ 高配置。由PC数控运动系统和全数字化的PLC工艺控制系统组成的高 级硬件配置和功能完善的编程软件组成的先 进的控制系统,适应多种工艺的要术,为试验研究提供了完善的硬软件系统。

※ 高精度。焊枪在空间数控三维定位,定位精度可达0.1mm;弧压自动稳定在0.5V范围内;转弧电流可控制在±1A;工件转动、摆动、送纷等工艺参数均可高精度的设定和控制,为获得高质量的堆焊层提供了条件。

※ 多功能。由于采用了高 级的PC运动控制系统和全数字化的工艺控制系统,以及完备的编程软件,因而具备了多种控制功能,:工艺参数智能化自动设定功能;工艺参数储存功能;堆焊辊面时的电子螺距设定功能。

※ 焊大件。在大型工件上自动堆焊任意形状的耐磨焊道对于大型工件,通过平台与龙门相对运动,焊枪施焊十分方便。

※ 好操控。由于采用了高清晰宽触摸屏人机界面作操作界面,精心设计的视窗和人机对活,使工艺参数和程序的设定十分简便,易于操控,而且在堆焊过程中的工艺状态,通过视窗画面一目了然。对于数控运动系统,采用了在19寸电脑显示屏上用CAD作图的方式来设定焊枪行走轨迹,并在施焊过程中显示移动轨迹,操控起来十分方便,未经电脑培训的操作者,稍作练习很快就可熟练操作
