名 称: 全数字化控制截齿耐磨带粉末等离子堆焊机

型号规格：LU-F400-JC50DD

机型代号: JC50DD

机型结构：一体式封闭型操作机电动卡盘

适用范围:采用耐磨合金粉末堆焊各类型各种规格的截齿耐磨带。

整机简介:

这是一款适用于各种型号规格的截齿耐磨带采用合金粉末作填料的全数字化控制的等离子弧堆焊机。通过配置小型电动卡盘变位机，实现高 效率自动堆焊。

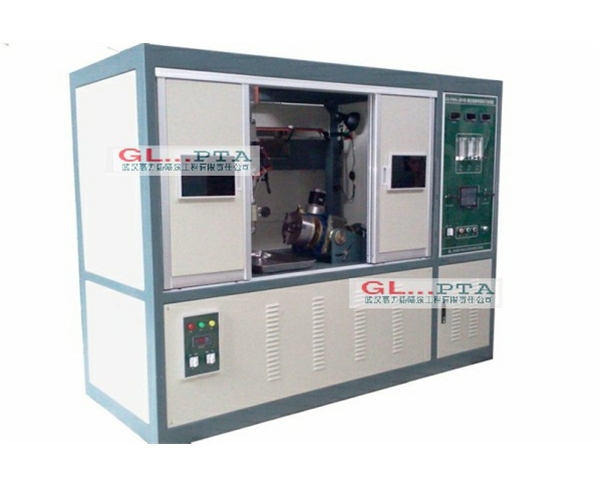

该机采用立柜式外形，外形尺寸为:2000(长)×1000(宽)×1800(高)。该机由控制单元、弧焊机单元、冷冻式循环供水单元、堆焊操作室等部分组成。正面右侧为操作面板，面板上有触摸屏人机界面。操作室正面配置遮弧光玻璃观察窗。

堆焊操作室有固定在机架上的小型“十”字型直线滑轨操作机，由水平滑轨和垂直滑轨组合而成。由送粉器、摆动器和等离子粉末焊枪组成的堆焊机头，安装在垂直滑轨滑板上，由滚珠丝杆传动，步进电机驱动，堆焊机头可以升降，并随水平滑轨滑板可在水平方向移动。焊枪在横向(水平X向)和垂直方向(Z向)的移动通过PLC设定可精 确定位，堆焊开始时焊枪自动移动到工作位，堆焊完毕焊枪自动退回到空位（停机位），实现高度自动化。

本机配置电动卡盘变位机, 作截齿旋转动力,装卸工件十分方便和快捷。

该机等离子堆焊系统，逆变式弧焊机，采用数字化电流调节系统。由于工作电流远小于额定输出电流，因而可长时间连续工作，工作电流稳定。

该机控制系统，配置特殊功能型PLC可编程控制器，截齿耐磨带堆焊专 用程序软件，配置与之相配套的彩色触摸屏人机界面作操作界面，实现全数字化的控制系统。精心设计的触摸屏视窗画页，可以便捷的设定工艺动作程序和各工艺参数。本机配置的送粉器、摆动器、变位机转台及焊枪在水平和垂直方向的移动均通过PLC程序实现数字化驱动，给操作者提供ji大的方便和为确保堆焊质量创造了条件。因转台有很宽的调速范围，转速稳定，可适应不同直径的截齿堆焊。确认的成套工艺参数自动储存在资料库里，可随时查询和调用。

本机配置的PG-200/D40型中功率粉末等离子堆焊枪，是zui 新结构的高性能焊枪，确保了对中性、绝缘性和密封性，使电弧稳定，确保获得高质量堆焊层。

本机配置的摆动器为直线滑轨数码控制摆动器，可以精 确设定摆幅和摆频,并可设定两端和中间暂停时间，满足工艺的要求。

本机配置的冷冻式增压循环供水单元，采用氟里昂制冷方式调节水温，冷却水可在10-25℃范围内设定和自动调节，使焊枪得到良好的冷却，运行更稳定。

本机在堆焊过程中，关闭梭门，形成全封闭式防护，操作者通过宽大的遮光电焊防护玻璃可清楚观看熔池状态，不受弧光的伤害，防护效果很好。

表1. 供货机型硬件配置清单
