武汉高力热喷涂工程有限责任公司

型号规格：LU-F500-F600

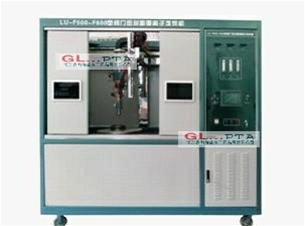

名 称: 全数字化控制阀门密封面粉末等离子堆焊机

机型代号: F4

机型结构：全封闭一体式机

适用范围:堆焊座圈口径Φ100-800; 堆焊阀瓣口径Φ100-600;

亦可用于园平面、园锥面、短园柱面上堆焊各类合金.

主要配置:△ ARC500型逆变式直流弧焊机作转移弧电源:

△ 特殊功能型PLC可编程控制器及控制电路;

△ 8寸高清晰彩色触摸屏人机界面;

△ 阀门密封面PTA数字化控制系统专 用编程软件;

△ 三单元稳压供气系统;

△ 步进数控水平直线滑轨;

△ 调高机/弧压自动调节器;

△ 直线滑轨数码摆动器;

△ 变频调速双输出高精刮板送粉器;

△ 步进数控平面转台;

△ 中功率高 效等离子粉末喷焊枪;

△ 冷冻换热增压循环供水机.

主要参数: 非弧工作电流:≤50A;

转弧工作电流:≤350A;

转弧工作电压:25-40V范围内任意设定;

焊枪水平横移有效距离:800mm;

焊枪高度调节有效距离:500mm;

送粉量调节范围:0-100g/min;

焊枪摆频调节范围:0-80次/min;

焊枪摆幅调节范围:0-50mm;

转台转速调节范围;1-0.02r/min;

焊枪额定功率:15KWA;

供水压力调节范围:0.2-0.4MPa;

供水温度设定范围:15-25℃.

机型特点:

※ 整体结构和硬软件配置适于中大口径阀瓣和座圈高质、高 效自动堆焊。

※ 全数字化控制系统,硬件配置先 进、合理、高挡。

※ 完善的软件设计,生动的人机界面,便捷的操控系统。

※ 针对中大阀面的堆焊特点,专门设计的程序软件,确保工艺质量。

※ 送粉器、摆动器、旋转工作台、弧压控制器等关键部件均采用数码控制,在触摸屏上可精细设定运转参数,并显示直接物理量,工艺状态清晰。

※ 独 特的按角度计数控制的程序系统,确保园环面堆焊的工艺质量。

※ 配置zui适宜的大功率喷射式外送粉等离子焊枪,使用效果佳。

※ 配置冷冻式换热增压循环供水系统,焊枪有良好的冷却效果,大大提升了焊枪的性能。

※ 配置落地式轨道和沿轨道移动式变位机，装卸吊运工件方便。

※ 全封闭堆焊室，防护效果好。

※ 整机结构紧凑，操控便捷。
