武汉高力热喷涂工程有限责任公司

型号规格：LU-F500-D800-CNC

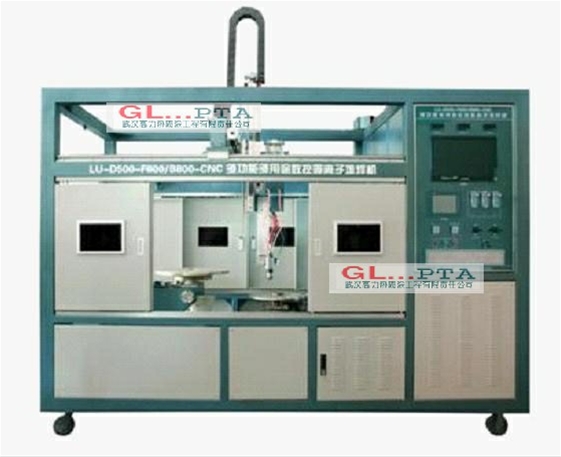

名 称: 数控双工位多用型粉末等离子堆焊机

机型代号: F9

机型结构：全封闭一体式机

适用范围:堆焊园平面直径zui大到Φ800; 数控堆焊平面幅面800×800mm;

亦可用变位机及尾架组合堆焊辊面.

主要配置:

△ ARC500型逆变式直流弧焊机作转移弧电源:

△ 工控机运动控制系统(数控系统);

△ 特殊功能型PLC可编程控制器及控制电路;

△ 10寸高清晰彩色触摸屏人机界面;

△ 高架滚珠丝杆传动直线滑轨;

△ 滚珠丝杆传动龙门式横柱直线滑轨;

△ 竖柱-调高机/弧压自动调节器;

△ 直线滑轨数码摆动器;

△ 变频调速双输出高精刮板送粉器;

△ 步进数控平面转台;

△ 步进数控变位机;

△ 辊面堆焊用尾架;

△ 中/大功率高 效等离子粉末喷焊枪;

△ 冷冻换热增压循环供水机。

主要参数:

非弧工作电流:≤50A;

转弧工作电流:≤250A;

转弧工作电压:25-40V范围内任意设定;

焊枪数控横移(X向)有效距离:800mm;

焊枪数控纵移(Y向)有效距离:800mm;

焊枪高度调节有效距离:800mm;

送粉量调节范围:0-100g/min;

焊枪摆频调节范围:0-80次/min;

焊枪摆幅调节范围:0-50mm;

转台转速调节范围;2-0.05r/min;

焊枪额定功率:10KWA;

供水压力调节范围:0.2-0.4MPa;

供水温度设定范围:15-25℃.

机型特点:

※多用途。堆焊操作室设置了双工位，可通过变位机、尾架、卧式动力头、平面转台等的配置和组合，利用焊枪可在大范围内任意精 确定位的独 特功能和配置多种型式的焊枪，可堆焊园平面.园环面、园柱面、园锥面、内园面及在平面上的任意形状的焊道，且堆焊件的尺寸范围宽，堪称万 能等离子堆焊机，zui适宜应用对象是多品种规格堆焊件的用户。

※ 高配置。由PC数控运动系统和全数字化的PLC工艺控制系统组成的高 级硬件配置和功能完善的编程软件组成的先 进的控制系统,适应多种工艺的要术,为试验研究提供了完善的硬软件系统。

※ 高精度。焊枪在空间数控三维定位，定位精度可达0.1mm;弧压自动稳定在0.5V范围内;转弧电流可控制在±1A;工件转动、摆动、送纷等工艺参数均可高精度的设定和控制,为获得高质量的堆焊层提供了条件。

※ 多功能。由于采用了高 级的PC运动控制系统和全数字化的工艺控制系统,以及完备的编程软件,因而具备了多种控制功能,如:工艺参数智能化自动设定功能;工艺参数储存功能;堆焊辊面时的电子螺距设定功能。

※ 好操控。由于采用了高清晰宽触摸屏人机界面作操作界面，精心设计的视窗和人机对活，使工艺参数和程序的设定十分简便，易于操控，而且在堆焊过程中的工艺状态，通过视窗画面一目了然。对于数控运动系统，采用了在17寸电脑显示屏上用CAD作图的方式来设定焊枪行走轨迹,并在施焊过程中显示移动轨迹,操控起来十分方便,未经电脑培训的操作者,稍作练习很快就可熟练操作。
